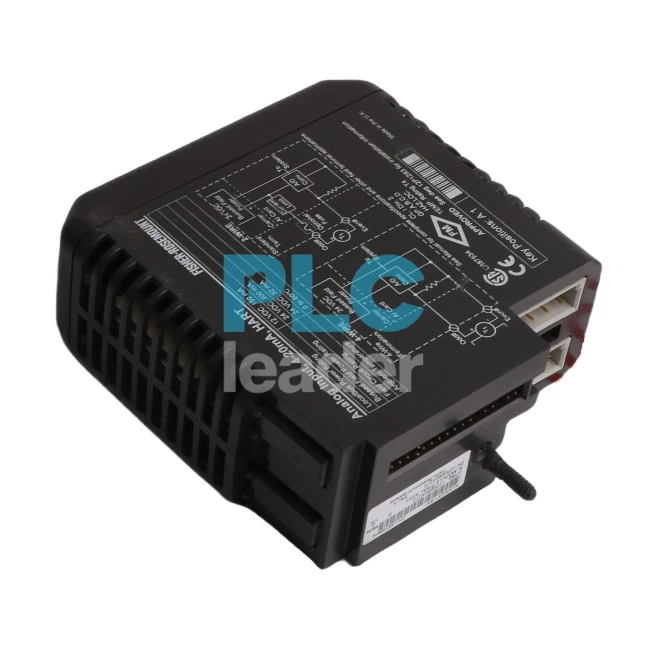

Emerson KJ3002X 1- ba 1 12 p0680x072 VE4003S2B2 Deltav การ์ดอินพุตอะนาล็อก

ผู้ผลิต: Emerson
หมายเลขชิ้นส่วน: kj3002x 1- ba 1 12 p0680x072 VE4003S2B2
แหล่งกำเนิด: สหรัฐอเมริกา
เงื่อนไข: แบรนด์ใหม่
เวลาจัดส่ง: 3-5 วัน
รหัส HS: 8537101190
น้ำหนักการจัดส่ง: 0. 2kg
ระยะเวลาการชำระเงิน: การโอนธนาคาร 100% ล่วงหน้า
เอกสารทางเทคนิคการสนับสนุนใบรับรอง COO

ส่งคำถาม

คำอธิบาย

I/O แบบดั้งเดิมเป็นระบบย่อยแบบแยกส่วนที่ให้การติดตั้งแบบยืดหยุ่น มันถูกออกแบบมาให้ติดตั้งในสนามใกล้กับอุปกรณ์ของคุณ I/O แบบดั้งเดิมนั้นมาพร้อมกับฟังก์ชั่นและคีย์ป้องกันการเดินสายไฟฟิลด์เพื่อให้แน่ใจว่า I/OCARD ที่ถูกต้องจะถูกเสียบเข้ากับบล็อกเทอร์มินัลที่สอดคล้องกันเสมอ modularity, คีย์ป้องกันและความสามารถของปลั๊กแอนด์เพลย์ สำหรับระบบ ProcessControl ของคุณ

ข้อกำหนดที่สำคัญ

Emerson KJ3002X1-BA1 12P0680X072 VE4003S2B2

หมายเลขรุ่น:kj3002x 1- ba 1 12 p0680x072 VE4003S2B2
ประเภทอินพุต: อะนาล็อก (รองรับ 4-20 ma, 0-10 v สัญญาณ)
จำนวนช่องสัญญาณอินพุต: 8 แชนเนลต่อการ์ด
การประมวลผลสัญญาณ: การแปลงแบบอะนาล็อกเป็นดิจิตอลที่มีความแม่นยำสูง
ช่วงอินพุต: 4-20 ma, 0-10 v, กำหนดค่าสำหรับสัญญาณอื่น ๆ
ความแม่นยำ: ± 0. 1% ของสเกลเต็ม
อินพุตอิมพีแดนซ์: 250 โอห์ม (สำหรับ 4-20 ma อินพุต)
เวลาตอบสนอง: 200ms
การแยก: 1,500V galvanic แยกระหว่างช่อง
แหล่งจ่ายไฟ: 24V DC (NOMINAL)
ช่วงอุณหภูมิการทำงาน: -40 ระดับถึง +70 องศา
การติดตั้ง: DIN Rail หรือ Panel Mounting Optioning

ความซ้ำซ้อนของการ์ด I/O

การ์ด I/O ซ้ำซ้อนมีให้สำหรับแอปพลิเคชันที่สำคัญสามารถใช้การ์ดเดียวกันได้ใน SimpleX หรือ Redundantapplications เมื่อติดตั้งบนขั้วบวกสองขั้วสองกว้างการ์ดจะได้รับการยอมรับว่าเป็นคู่ที่ซ้ำซ้อนโดยผู้ควบคุม คอนโทรลเลอร์สแกนการ์ดแต่ละใบและกำหนดว่าการ์ดใดทำหน้าที่เป็นอินเตอร์เฟสที่ใช้งานอยู่ เมื่อตรวจพบความผิดพลาดระบบจะเปลี่ยนเป็นการ์ด I/O สแตนด์บายโดยอัตโนมัติ

โมดูลควบคุม Deltav อ้างอิง Simplex และ Redundanti/O ช่องเหมือนกันและไม่มีการกำหนดค่าพิเศษที่จะใช้ประโยชน์จากความซ้ำซ้อน Switchover ของการ์ด I/O ซ้ำซ้อนเสร็จสมบูรณ์ด้วยการสแกนของ I/O Bus ผู้ติดต่อที่ได้รับการทำลายก่อนกำหนดเครื่องมือภาคสนามยังคงใช้พลังงานและกระบวนการไม่ถูกรบกวน สัญญาณเอาท์พุทแบบอะนาล็อกจะถูกขับเคลื่อนโดยใช้การ์ดทั้งสองอย่างสำหรับ <5 ms ในระหว่างการสลับการ์ด

การแจ้งเตือนฮาร์ดแวร์รายงานข้อผิดพลาดความสมบูรณ์ของฮาร์ดแวร์โดยอัตโนมัติสำหรับการ์ดหลักและรอง เหตุการณ์ใด ๆ ที่มีการรายงานการสลับจะถูกรายงานโดยอัตโนมัติผ่านการแจ้งเตือนฮาร์ดแวร์ระบบเหล่านี้และถูกบันทึกไว้ในเหตุการณ์เหตุการณ์

คำถามที่พบบ่อย

Q1: สัญญาณอินพุตประเภทใดที่สามารถkj3002x 1- ba1ด้ามการ์ด?

A1: การ์ด KJ3002X 1- BA1 รองรับ 4-20 ma และ 0-10 v สัญญาณอินพุตและสามารถกำหนดค่าให้จัดการสัญญาณอะนาล็อกประเภทอื่น ๆ ขึ้นอยู่กับแอปพลิเคชัน

Q2: มีช่องอินพุตกี่ช่องบนการ์ด?

A2: KJ3002X 1- การ์ด BA1 ให้ช่องสัญญาณอินพุตแบบอะนาล็อก 8 ช่องต่อการ์ดทำให้ผู้ใช้สามารถตรวจสอบพารามิเตอร์หลายตัวพร้อมกัน

Q3: การ์ดใบนี้เหมาะสำหรับใช้ในสภาพแวดล้อมที่เป็นอันตรายหรือไม่?

A3: การ์ด KJ3002X 1- BA1 ได้รับการออกแบบมาสำหรับสภาพแวดล้อมอุตสาหกรรม แต่สำหรับสถานที่อันตรายอาจต้องมีการรับรองเพิ่มเติม สิ่งสำคัญคือต้องปรึกษาเอกสารประกอบผลิตภัณฑ์สำหรับการรับรองเฉพาะ

Q4: ความต้องการแหล่งจ่ายไฟสำหรับการ์ดใบนี้คืออะไร?

A4: KJ3002X 1- การ์ด BA1 ทำงานบนแหล่งจ่ายไฟ 24V DC ซึ่งเป็นเรื่องธรรมดาในระบบควบคุมอุตสาหกรรมหลายระบบ

【คำสำคัญ: KJ3002X1 BA 1 12 P0680X072 VE4003S2B2; EMerson KJ3002X 1- BA 1 12 P0680X072 VE4003S2B2; PDF; 12P0680X072 DATASHEET; MANUAL VE4003S2B2 】】】
